HOBAS管道内衬法
一、工法

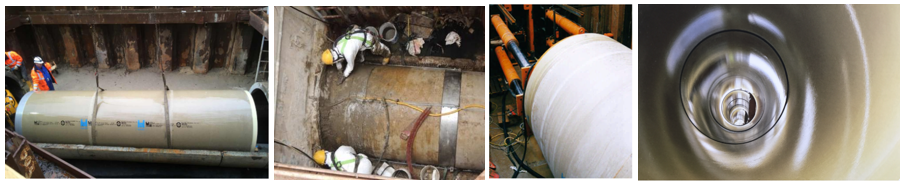

将HOBAS管道通过牵拉、顶推或两者结合的方法置入在役管道中,形成自立内衬管,恢复了原管道设计运行压力和介质输送流量,对原有管道和内衬管之间的环面分段注浆填充。
![](/pic/newsinfo/solution_fkw_gs_hobas_01.png)
![](/pic/newsinfo/solution_fkw_gs_hobas_02.png)
二、技术特点
1. 内衬管材粗糙系数n为0.009,改善流体力学性能,降低管道沿程水头损失;相同流量,其口径可减小一至二级。
2. 内衬管具有独立结构性能,耐内水压力>2.5MPa。
3. 彻底解决管材腐蚀造成的水质和泄漏问题。
4. 通过激光扫描图像采集及三维重建系统,测量原有管道变形,一次内衬管道最大长度500m。当内衬插入角超过允许偏转角时,可采用切管方式衬入短管节。
5. 当内衬管与既有管道之间环状空隙较大时,为保证内衬管道使用过程中的稳定,进行注浆处理。
6. 施工周期短。
三、材料特性
1. 离心浇铸工艺管材,材质轻,模量高,结构强度大,可任意切割。
2. 管壁光滑,摩阻系数小,长期运行不结垢,运行及养护费用低。
3. 化学建材管耐内外腐蚀性能强。
4. 内衬管道采用柔性接头,密封性好,耐差异沉降能力强。
5. 使用耐久性高,设计使用年限50年以上。
