AMEX管道接口加固修复

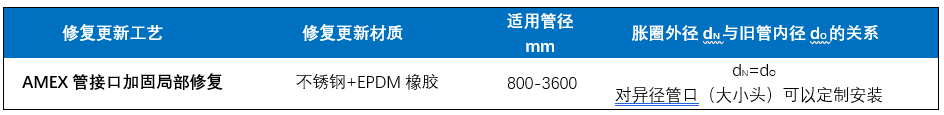

一、工法

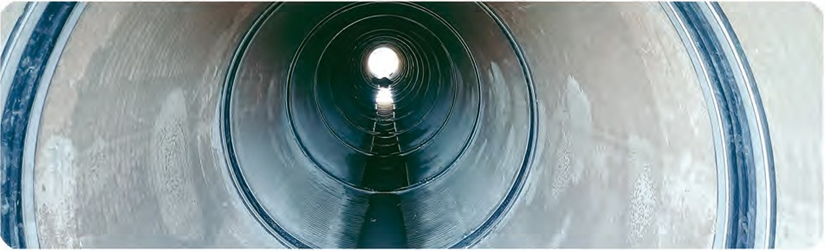

使用定制加工的不锈钢环将EPDM橡胶内衬圈紧密固定在在役管道内壁上或接口部位,对存在结构缺陷的管体或管口进行密封加固,增加在役管道强度的局部修复工法。加固修复后的管道连接部位成为柔性接口,有效避免了管道地基失稳或发生不均匀沉降等造成管口拉开、变形和错位。
![](/pic/newsinfo/solution_fkw_gs_amex_01.png)
![](/pic/newsinfo/solution_fkw_gs_amex_02.png)
![](/pic/newsinfo/solution_fkw_gs_amex_03.png)
二、技术特点
1. 密封系统具有卓越的物理特性与耐腐蚀性,并在主装置之间具有三层密封褶皱的特殊形态,从而确保管道的永久密封性。
2. 橡胶内衬圈型具有特殊的弹性,从而能克服轴向和径向位移,而不影响管道基本的密封性能。

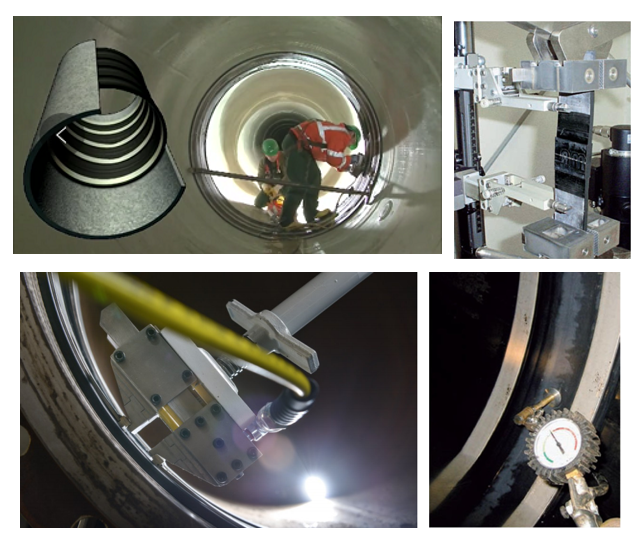

3. 密封系统通过固定不锈钢胀环实现径向张力从而达到密封功能,这些固定不锈钢胀环通过液压安装,无需使用机器人或化学粘合剂。
4. 密封装置不仅可以用来修复管道,对新型管道系统来说它还可以用作提高整体管道质量和性能的管道接头密封配套装置。
三、材料特性
1. AMEX 密封圈由具有弹性的 EPDM 橡胶和高强度的耐腐蚀不锈钢带组成
2. EPDM橡胶主要技术参数
• 规格标准DIN EN 681-1
• 用于污水场合EPDM 2570
• 用于自来水场合EPDM 5572
• 抗拉强度[DIN 53504]: ≥9N/mm2
• 断裂伸长率[DIN 53504]: ≥200N/mm2
3. 不锈钢主要技术参数
• 规格标准DIN EN 10020
• 钢材牌号1.4404(316L)
• 20℃弹性模量: 200kN/mm2
• 抗拉强度: 500-700N/mm2
• 轴向断裂伸长率: ≥40%
• 屈服强度Rp0.2%(规定非比例延伸率0.2%): ≥200N/mm2
• 屈服强度Rp1.0%(规定非比例延伸率1.0%): ≥235N/mm2
