供水管网水力模型



供水管网水力模型是以管网拓扑结构为基础，应用水力学原理建立的数学模型。通过水力模型可以实时了解管网的流量、压力、流速、水质等工况。在管网规划设计、运行调度、供水安全可靠性等方面，应用水力模型可以进行现状评估和多场景分析，制定经济、高效的解决方案。

基本功能：

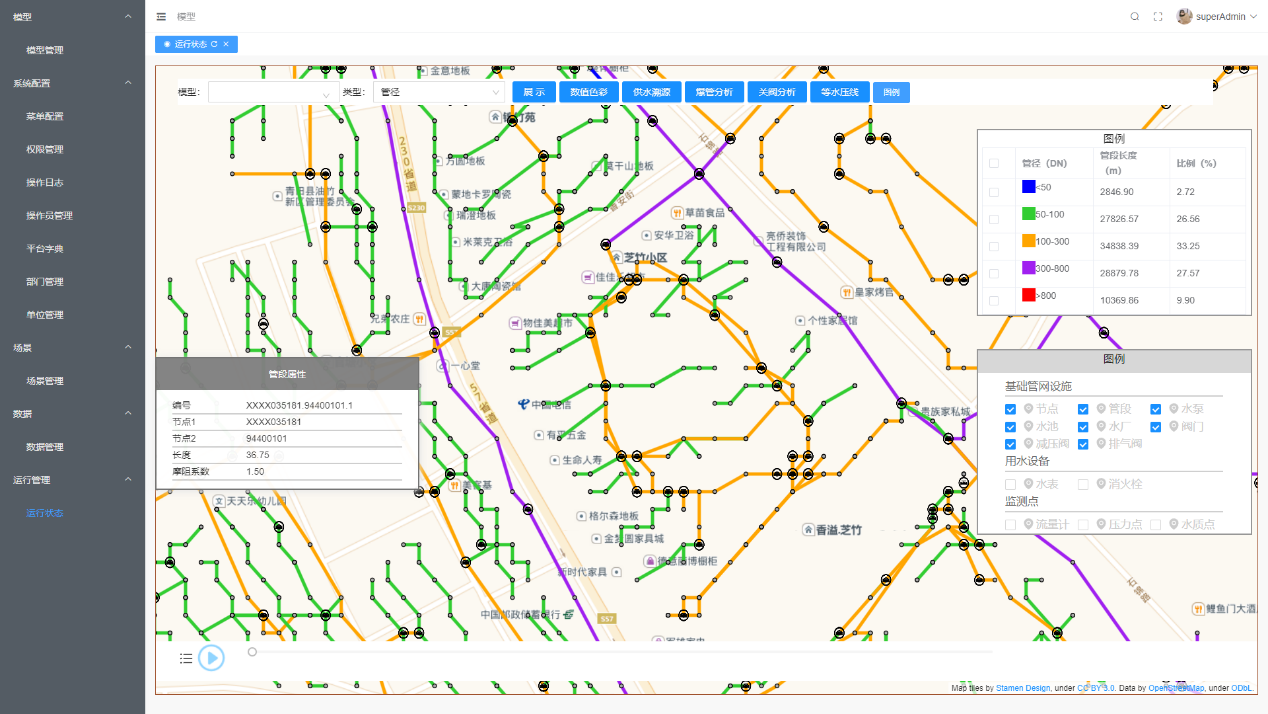

• 实时水力模拟：与SCADA同步更新，实时模拟管网运行工况。



在线水力模型可以接入SCADA系统，并基于实时的SCADA管网监测数据来同步修正水力模型的相关参数，依托于强大的云算力，在线水力模型可以在较短时间内给出计算结果，反映更为真实和精确的管网运行工况。



• 爆管与关阀分析：模拟分析管网爆管影响区域，提供优化关阀方案。



在线水力模型可以模拟管网中选定管段爆管后的受影响区域，并基于管网拓扑结构和分析算法来给出相应的关阀方案。



• 供水溯源分析：模拟选定水源在管网中的供水路径，污染物扩散追踪。



结合水化学计算引擎，在线水力模型可以模拟管网中选定水源在管网中的供水路径。分析管网水质情况并做到对污染物的扩散进行追踪。



• 事件与预警分析：模拟预测未来的管网运行工况，预警供水异常事件。



基于在线水力模型，用户可以模拟预测未来的管网运行工况，结合科学方法预设定的监测阈值，预测、预警可能发生的管网供水事件，如某节点持续的压力异常趋势可能导致爆管等。



• 方案模拟与评估：多场景方案设计、分析和评估，提供运营优化策略。



在线水力模型支持单一模型多版本多场景的方案模拟，用户可以基于选定水力模型分场景进行在线的编辑操作，支持历史版本的存档及回溯，用户基于云计算能力对场景编辑结果进行模拟得到计算结果，辅助用户对管网设计、改造等预备工作的结果进行评估。
